螺柱焊機電弧焊（SW）是利用金屬螺柱（可類似零件）與闆狀工件之間的電弧實現焊接的一種電弧焊方法。這種方法不使用填充金屬，可使用或不使用保護氣體或焊劑，一般使用環繞螺柱端部的瓷環進行局部保護

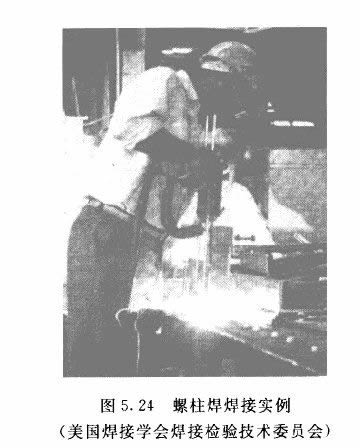

，通常在結合表面充分熔化的瓷環進行局部保護，通常在結合表面充分熔化施加一定的壓力。這種方法是20世紀30年代發明的。圖5.24示出瞭螺柱焊焊接實例。螺柱焊有多種形式。

（1）螺柱焊的基本原理

有很多人對螺柱焊是否是真正的電弧焊表示懷疑。這種方法的應用領域非常窄，而且具有與上述種電弧焊方法不同的金屬連接過程。這種方法僅用於将一個預制螺柱（或類似零件）的一端焊接到工件上，它事實上是電弧焊和鍛的組合方式。焊接過程分爲兩步；首先螺柱端部與工件接觸，通電後使電弧引燃，加熱並熔化螺柱端部和工件的連接表面；螺柱端部和工件的連接表面充分熔化後，斷電並立即施加一定的壓力，将螺柱壓向工件。熔化的螺柱端部與工件表面上的熔池熔合，凝固後實現連接。通常利用一個環繞在螺柱端部的瓷環進行局部保護，或利用塗覆在螺柱端部的一定成分的焊劑進行保護。

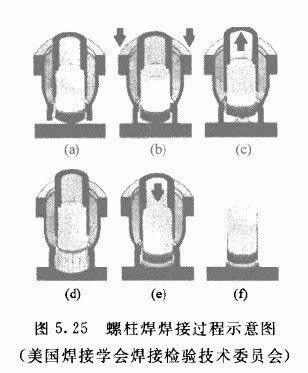

圖5.25爲螺柱焊焊接過程示意圖
。首先用螺柱焊焊槍夾住螺柱，降低焊槍
，使螺柱與工件接觸（圖和圖}。按下焊槍上的觸發開關，接通焊接回路的電流。焊接電流觸發焊槍上的繼電器，驅動螺柱離開工件表面，引燃電弧{圖、圖}。控制回路中的計時器開始對電弧燃燒進行計時。燃弧時間達到預定的時間後，切斷焊接電流，焊槍上的電磁線圈釋放，在彈簧力的作用下将螺柱太向工件表面上的熔池{圖}。熔池凝固後形成焊縫。然後，焊槍釋放螺柱，瓷環破裂，露出焊縫{圖}.
