拉弧式螺柱焊又叫電弧式螺柱焊， 與儲能式螺柱焊不同，拉弧式螺柱焊沒有向電容充電的過程，而是通過變壓器/整流器降壓後直接放電，其工作原理與普通電焊焊接類似。

　　由於不需要預充電，電能可以源源不斷地釋放，所以焊接時間長短可以控制，根據設備功率不同，可焊螺柱直徑範圍爲3-25mm。

拉弧式螺柱焊的特點

	焊接特性	産生影響
電源規格：	380V，50Hz
焊接時間：	5-2000毫秒，可調整	可焊螺柱直徑範圍更大，熔池更深
焊接電流：	根據設備功率
熔池深度：	較深	1. 對闆材厚度有要求  2. 可在熱軋闆上焊接  3. 焊接強度高
最小闆厚 ：	短周期：螺柱直徑的1/8 長周期：螺柱直徑的1/4
背面印痕：	較深	闆材較薄時可能産生印痕或小範圍變形
焊接強度：	非常高



焊接方式與保護方式

　　根據螺柱直徑不同以及使用場合不同，拉弧式螺柱焊有不同的焊接方式以及保護方式。

　　焊接方式分爲“短周期螺柱焊”和“長周期螺柱焊”。

　　保護方式分爲“無需保護”、“氣體保護”和“瓷環保護”

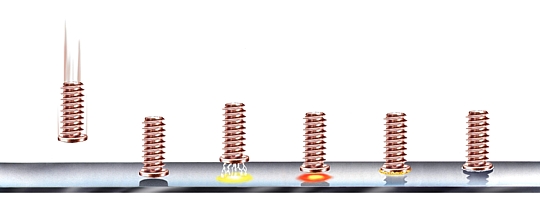

短周期螺柱焊工藝流程

　　短周期螺柱焊即焊接時間在5-100毫秒的拉弧式螺柱焊，由於焊接時間較短，所以熔池相對較淺（但比儲能式螺柱焊的熔池深）。

短周期螺柱外形特點

短周期螺柱帶有一圈法蘭，這樣無論在焊接處是否産生氣孔，螺柱的焊接處抗拉強度，始終将大於螺柱自身的強度。 　　短周期螺柱的外形與儲能螺柱相似，所以也可以用儲能螺柱來進行短周期螺柱焊接 　　根據設備功率不同，短周期螺柱焊最大可焊M12的螺柱（ARC1550拉弧式螺柱焊機，ARC800拉弧式螺柱焊機短周期可焊至M8） 　　螺柱直徑在6毫米及以下時，可以不採用任何保護措施。 　　螺柱直徑在8毫米及以上時，應採用氣體保護，這樣可以避免産生氣孔。

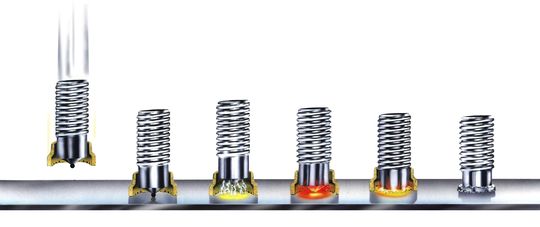

長周期螺柱焊工藝流程

　　長周期螺柱焊的焊接時間在100毫秒以上，由於焊接時間較長，所以熔池較深
，可焊螺柱直徑較大，對闆材表面質量要求較低，要求闆的厚度較大。

長周期螺柱外形特點

由於長周期螺柱焊本身焊接熔池較深，所以螺柱本身無需法蘭提高焊接強度。 　　根據螺柱材質不同，低碳鋼螺柱前端需鑲嵌小鋁球用於焊接時的引弧，而不鏽鋼螺柱不需要小鋁球。 　　由於熔池較深，氣體保護對熔池的塑形能力較差，並且較易受到電弧偏吹影響，所以在焊接M12以上的螺柱時，宜採用瓷環保護焊接。
