GTAW系統的主要設備是弧焊電源，一般採用恒流電源。手工電弧焊電源也可作GTAW電源
。採用傳統的交流焊機焊接鋁時，因爲交流作用，使用時應将額定值降低25%。建議採用GTAW專用焊機進行GTAW焊因爲這咱焊機上裝有高頻穩弧裝置、氣閥機水閥等必要的裝置。有些GTAW焊機上還裝有遙控器和程序控制器等。典型GTAW焊機的電流調節範圍爲3~500A，電壓調節範圍爲10~35V，負載持續率爲60%，新型的逆變式電源還具有其他附加功能，例如程序控制、脈沖及變極性等。

GTAW焊槍爲專用焊槍，隻能用於GTAW焊。有四種基本類型；自動焊槍；手工焊焊槍；适用於小電流的空冷焊槍；适用於大電流的水冷焊槍。焊接時将GTAW焊槍電纜連接到弧焊電源上，以提供電源、保護氣體和冷卻水等。電纜的長度一般爲25ft(7.6m），具有單件式或三件式兩種結構，電纜上通常裝有适配器，用來與弧焊電源進行連接。自動焊槍和手工焊槍的内部結構是類似的，其主要區别在於手工焊槍上有手把，而自動焊槍沒有。自動焊槍有時稱爲直線型焊槍或鉛筆型焊槍，通常調用安裝齒條，用來将其安裝到焊機的安裝架上，安裝架上裝有一個可與齒條齧合的小齒輪及調節手柄，通過調節手柄可調節焊槍的高低。

焊槍的規格有多種，焊工可根據具體的工作要求來選用。無論是水冷式還是空冷式，所有槍的鎢極夾表面均設計成粗糙不平的結構，以牢固地加緊鎢極。這樣可保證焊接電流能穩定地傳導到鎢極上，並将鎢極熱量傳導到焊槍上，從而使鎢極得以令卻，焊槍上的金屬部件均應採用紫銅或黃銅，以保證良好的導熱和導電性能。重要的是應使鎢極中心線與焊槍中心線盡量重合。鎢極周圍的噴嘴出口用來向電弧區提花均勻的罵人的話氣流，當鎢極中心線與焊槍中心線重合時，具有最好的氣體保護效果。金屬部件周圍使用塑料絕緣材料進行電絕緣，以保證焊工的安全。這些塑料部件必須是堅硬的耐熱材料
。焊槍上至少使用瞭三種塑料材料；手把用塑料。塑料手把應具有舒适的手感，表面應設有織紋，以便於操作。美國並沒有統一的焊槍國家标準，但各個制造商之間對於鎢極夾的規格有特定的協議，以能夠兼容标準規格的鎢極。

導電體及輸送冷卻水和保護氣體的軟管必須牢固地固定在焊槍的金屬頭上。導電體利用銀釺料進行釺接

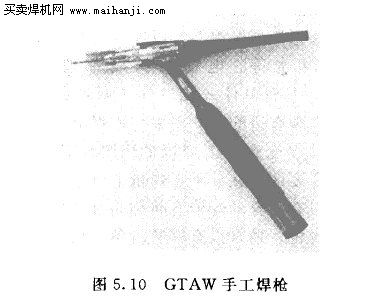

，而軟管利用小夾子進行夾持。對於水冷焊槍，導電體通常位於水冷軟管内部，這樣就可採用柔性電纜，減小導電體尺寸及重量。圖5.10示出瞭手工焊槍的結構，該焊槍採服塑料帽和槍休，帽罩有多種長度。圖中示出的焊槍可採用喂養長鎢極，具有較好的密封性和電絕緣性能。沒有帽罩的焊槍隻能從前安裝鎢極，且隻能使用較短的鎢極。

有些類型的焊槍可調整焊槍頭角度。焊槍産學研角度是指手把中心線和鎢極中心線之間的夾角。不同焊工喜歡選用不同的焊槍頭角度。有些焊槍具有柔性槍頸，可将槍頭與手把之間的角度調節成不同的角度。但這種焊槍的使用壽命比剛性槍頸焊槍要短一些。

焊槍的規格通常根據100%的負載持續率（基於10min的焊接時間）下直流正極性接法（DCEN）的載流能力來確定。但採用直流反極性接法（DCEP）時，允許使用的電流顯著降低；而採用交流時，允許使用的電流比直流 正極性接法（DCEN）低，但比直流反極性接法（DCEP）高。空冷焊槍設計用於小電流、低負載持續率焊接，電流最大值不超過200A。大電流、高負載持續率焊接採用水冷焊槍，最大允許電流可達600A，水冷焊槍的結構較複雜，因爲内部具有尺寸很小的水冷通道。

不同因型和規格的焊槍使用不同規格的噴嘴和帽罩，通常根據電弧電流大小來進行選擇。噴嘴内徑用英寸數或一整數數字來表示。用整數數字表示時，數字爲幾則表示内徑爲十六分之幾英寸（比如數字爲5，則表示内徑爲5/16in）。噴嘴的内徑至少爲鎢極直徑的3倍。有多種長度的噴嘴。噴嘴一般利用三氧化鋁陶瓷或其他耐高濁、耐 沖擊的陶瓷制造；而有些噴嘴則利用金屬和熔凝石英制造。熔凝石英類似於玻璃，因此石英噴嘴具有很好的透明性。還有一種能提供後拖保護氣體的特殊 噴嘴，這咱噴嘴主要用於焊接易於氧化的金屬。此外，還有一種稱爲氣體透鏡的裝置，可用來提供分層保護氣流。這咱透鏡可安裝在噴嘴内部。有些焊槍還裝有調節氣流的氣閥。焊槍上一般裝有開關，用於啓動或停止焊接。有些還裝有可變電阻器以調節焊接電流。大多數制造高提供備件，供用戶維修焊槍。

還有一種特殊的GTAW焊槍-----TIG點焊焊槍。這種焊槍類似於手槍，用於薄闆的點焊。
