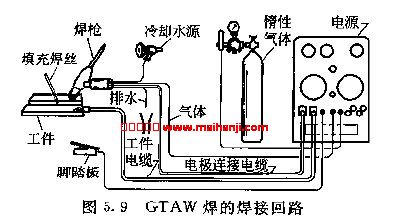

圖5.9示出瞭GTAW焊的焊接回路。該電路中還示出瞭多個可選物件；冷态填充焊絲；用於在焊接過程中調節電流的腳踏闆；用於冷 卻大電流焊槍的冷 卻水系統。GTAW焊通常採用恒流外特性的直流電源或交流電源。採用直流電流電源時，兩種極性接法均可用，這需要根據母材類型及厚度來選擇。

交流GTAW採用高頻火花放電振蕩器引弧時，需要採取決定的保護措施
，因爲裝有高頻火花放電振蕩器的弧焊電源向外輻射多處頻率的電信号，這些信号幹擾無線電及電視信号。有鑒於此，美國國内使用的這種電源應符合美國聯邦通信委員會（FCC）的相關規定。大多數國家都有類似的規定。

内置高頻穩弧器或裝有分立式高頻穩弧器的焊機必須可靠接地並配置專用屏蔽裝置。制造商會提供有關限制輻射的安裝說明，一般要求焊接所在區域内的所有導體均接地。如果按照制造商的安裝說明進行安裝，則高頻穩弧器會滿足美國聯邦通信委員會（FCC）的相關規定。
